Name: | Ss316 Single Cartridge Water Filter Housing | O-ring: | EPDM,VITON,PTFE/VITON |
---|---|---|---|
FLOW RATE: | 1,2,3 M3/Hr | Surface: | Electropolishing Pickling |
SPECIFICATION: | 1pc -10/20/30 Inch L | Media: | Stainless Steel |
High Light: | 316 stainless steel filter housing,stainless steel cartridge filter housing |

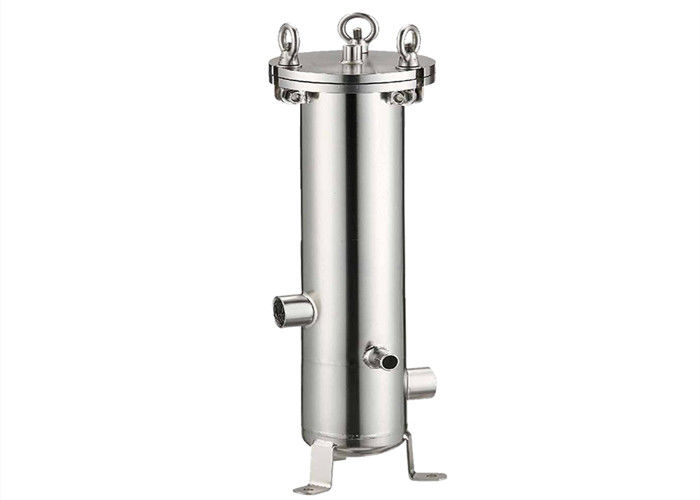

ss316 Single Cartridge water filter housing
SPECIFICATION SIZE (mm) |
MODEL | A | B | C | D | INLET/OUTLET | DRAIN | VENT |
CHS-1 | O.D.∅102 | 195 | 95 | 540 | 1/2″~1 1/2″ | 1/2″ PT-M | 1/4″ PT-F |
CHS-2 | O.D.∅102 | 195 | 95 | 794 | |||
CHS-3 | O.D.∅102 | 195 | 95 | 1048 |
SPECIFICATION EXPLANATION |
MODEL |
CARTRIDGE QUANTITY/SPECIFICATION |
FLOW RATE | MATERIAL | O-RING | SURFACE | PRESSURE |
CHS-1 | 1pc-10″L | 1M3/Hr |
SUS304
SUS316
SUS316L |
EPDM
VITON
PTFE/VITON |
Electropolishing
Pickling |
Design P.: 15kg/cm2(225psi)
Operating P.: 10kg/cm2(150psi) |
CHS-2 | 1pc-20″L | 2M3/Hr | ||||
CHS-3 | 1pc-30″L | 3M3/Hr |
Our Equipment
1) Cross mount PLASMA+ automatic digital welding system
2) PMI alloy determination and metal analyzer
3) Thickness gauge
4) Pressure tester
5) Rounding machine
6) Surface roughness measuring instrument
7) Iron plate chamfering machine
8) Automatic grinding machine
